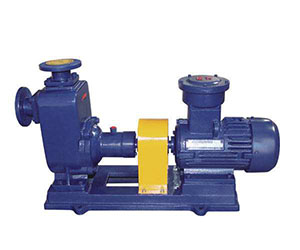

CYZ-A型防爆自吸式離心油泵
口徑：25-300mm
流量：3.2-500m3/h
揚程：12-80m
轉速：1450/2900r/min
溫度：-20-80℃
材質：鑄鐵、不銹鋼
密封：耐腐機械密封
概述
本單位生產的自吸式油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的最新泵類產品，國內空白獨一無二，該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。
應用范圍
1、屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
結構簡圖
型號意義
性能參數表
型號 | 電機功率 | 轉速 | 口徑 | 流量 | 揚程 | 自吸高度 |
25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 | 6 |
25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 | 6 |
32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 50 | 6 |
40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 | 5 |
40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 | 5 |
40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 | 5 |
40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 | 5 |
50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 | 5 |
50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 | 5 |
50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 | 5 |
50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 | 5 |
50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 | 5 |
50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 | 5 |
50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 | 5 |
50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 | 5 |
65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 | 4 |
65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 | 5 |
65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 | 5 |
65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 | 5 |
80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 | 3.5 |
80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 | 3.5 |
80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 | 3.5 |
80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 | 4 |
80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 | 4 |
80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 | 4 |
80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 | 4.5 |
80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 | 4.5 |
100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 | 3.5 |
100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 | 4.5 |
100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 | 4.5 |
100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 | 4.5 |
100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 | 4.5 |
100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 | 4.5 |
100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 | 4.5 |
150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 | 4.5 |
150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 | 4.5 |
150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 | 4.5 |
150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 | 4.5 |
150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 | 4.5 |
150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 | 4.5 |
200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 | 4.5 |
250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 | 4.5 |
300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 | 4.5 |
適用范圍
CYZ-A型自吸式油泵使用
(一).起動前的準備及檢查工作：
1.CYZ-A型離心油泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足之。
2.檢查CYZ-A型自吸式離心油泵殼內的儲液是否高于葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查CYZ-A型自吸式離心油泵的轉動部件是否有卡住磕碰現象。
4.檢查CYZ-A型自吸式離心油泵體底腳及各聯結處螺母有無松動現象。
5.檢查CYZ-A型自吸式離心油泵軸與電動機主軸的同軸度或平行度。
6.檢查CYZ-A型自吸式離心油泵進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控制閥。
(二).停泵
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
故障原因與解決方案
故障形式 | 產生原因 | 排除方法 |
自吸式油泵不出油 | 1.泵殼內未加儲液或儲液不足 | 1.加足儲液 |
自吸油泵雜音和振動較大 | 1.底腳不穩 | 1.加固 |
自吸油泵出油量不足 | 1.葉輪流道與吸入管被堵塞 | 1.排除堵塞物 |
自吸油泵軸功率 | 1.流量過大 | 1.升高出口壓力 |
