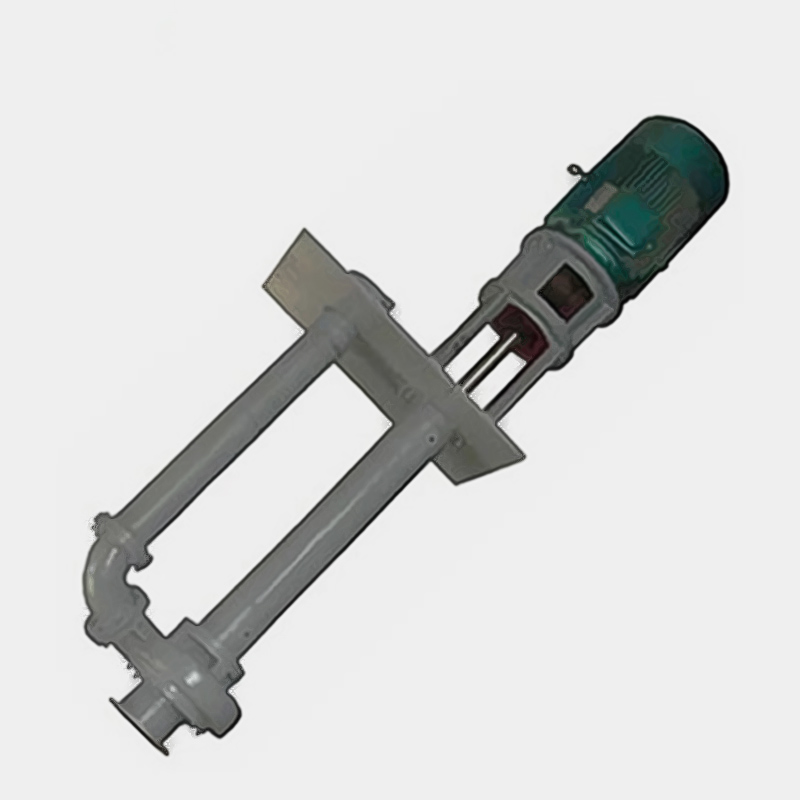

LSB高溫濃硫酸液下泵
LSB型液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。
概述
LSB高溫濃硫酸液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。 軸向推力主要靠葉輪背葉片來平衡。剩余軸向力及轉子重量靠滾動軸承承受。泵可充分利用自身吸上高度，增加吸入管可增加泵機組的插入深度。但起動前，液面必須高于葉輪中心線以上。 轉向：從電機往泵端看為逆時針?lè)较蛐D(zhuǎn)。
應用范圍
具有如下特點：
廣泛的吸取了國內外液下泵結構設計和材料選擇的長處，使該泵一舉達到先進水平。
篩選了優秀水力模型，使性能穩定，成為高效節能泵。
采納國內耐腐蝕耐磨材料研究的最新成果，使之經久耐用，經濟合理。
該系列液下泵增加了吸入管結構，在同一深度下運轉較普通液下泵機組長度縮短，鼓泵機組剛性相對提高，運行平穩可靠。
該系列泵通用化、標準化程度高，互換性好。
泵機組拆裝維護方便。
結構簡圖
型號意義
40LSB-30A
40代表流量（m3/h）
LSB代表系列代號
30代表?yè)P(yáng)程
A代表葉輪切割
性能參數表
泵型號 | Q（m3/h） | H（m） | N(r/min) | η(%) | 功率(KW) | 質量(KG) | |
Pa | Pgr | ||||||
25LSB-40 | 25 | 40 | 2950 | 60 | 4.5 | 11 | 570 |
25LSB-40A | 23.7 | 36 | 2950 | 59 | 3.9 | 11 | 570 |
25LSB-40B | 22.5 | 32 | 2950 | 58 | 3.4 | 11 | 570 |
25LSB-40C | 21 | 29 | 2950 | 57 | 2.9 | 7.5 | 570 |
55LSB-40 | 55 | 40 | 2950 | 66 | 9.1 | 22 | 630 |
55LSB-40A | 52 | 36 | 2950 | 65 | 7.8 | 18.5 | 630 |
55LSB-40B | 49.5 | 32 | 2950 | 64 | 6.7 | 15 | 630 |
55LSB-40C | 46.7 | 29 | 2950 | 63 | 5.9 | 15 | 630 |
100LSB-40 | 100 | 40 | 2950 | 68 | 16 | 37 | 740 |
100LSB-40A | 95 | 36 | 2950 | 67 | 13.9 | 30 | 740 |
100LSB-40B | 90 | 32 | 2950 | 66 | 11.9 | 30 | 740 |
100LSB-40C | 85 | 29 | 2950 | 65 | 10.3 | 30 | 740 |
100LSB-50 | 100 | 50 | 2950 | 74 | 18.4 | 45 | 735 |
100LSB-50A | 95.3 | 45.5 | 2950 | 73 | 16.2 | 37 | 735 |
100LSB-50B | 90.7 | 41 | 2950 | 72 | 14 | 37 | 735 |
20LSB-30 | 20 | 30 | 1450 | 43 | 3.8 | 11 | 730 |
20LSB-30A | 19 | 27 | 1450 | 42 | 3.3 | 11 | 730 |
20LSB-30B | 18 | 24 | 1450 | 41 | 2.9 | 7.5 | 730 |
20LSB-30C | 17 | 21.5 | 1450 | 40 | 2.5 | 7.5 | 730 |
40LSB-30 | 40 | 30 | 1450 | 53 | 6.2 | 15 | 980 |
40LSB-30A | 38 | 27 | 1450 | 52 | 5.4 | 15 | 980 |
40LSB-30B | 36 | 24 | 1450 | 51 | 4.6 | 11 | 980 |
40LSB-30C | 34 | 21.5 | 1450 | 50 | 4.0 | 11 | 980 |
80LSB-30 | 80 | 30 | 1450 | 65 | 10 | 30 | 940 |
80LSB-30A | 76 | 27 | 1450 | 64 | 8.7 | 22 | 940 |
80LSB-30B | 72 | 24 | 1450 | 63 | 7.5 | 22 | 940 |
80LSB-30C | 68 | 21.5 | 1450 | 62 | 6.4 | 18.5 | 940 |
200LSB-30 | 200 | 30 | 1450 | 78 | 20.9 | 55 | 1020 |
200LSB-30A | 190 | 27 | 1450 | 77 | 18.1 | 45 | 1020 |
200LSB-30B | 180 | 24 | 1450 | 76 | 15.5 | 37 | 1020 |
適用范圍
流量（Q）：10～2000 m3/h
揚程（H）：15～50 m
工作溫度：～+110℃（98%H2SO4）
工作溫度：～+80℃ （93%H2SO4）
