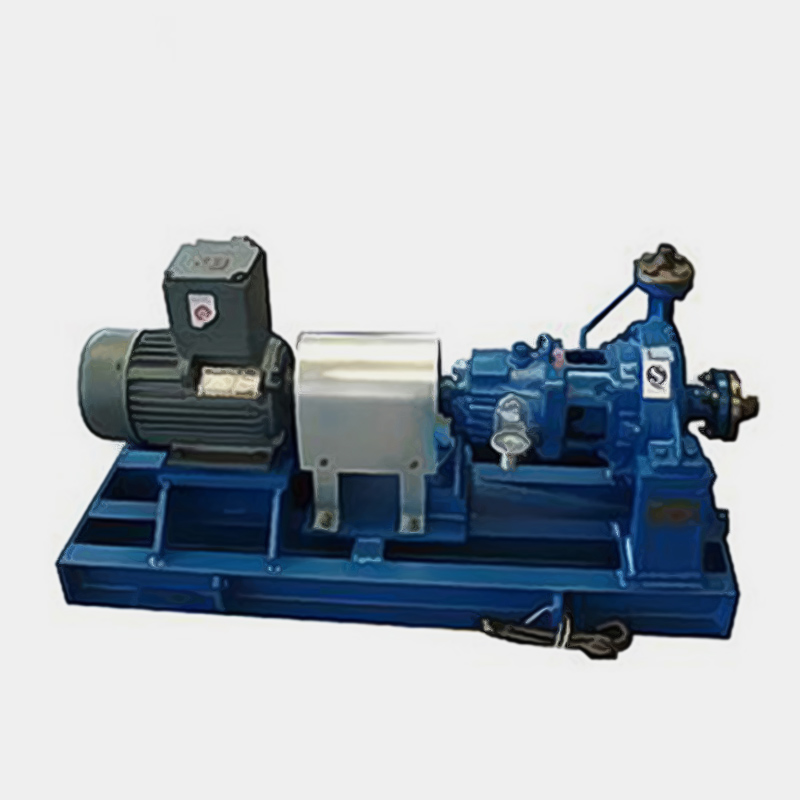

QXP小流量高揚程切線流泵
QXP切線流泵是一種小流量高揚程的單級單吸部分流泵，尤其是對含固介質容易磨損的工況而設計的，QXP泵的制造材料根據輸送介質的要求可用碳鋼、不銹鋼、20#合金、蒙耐爾、哈氏合金及其它特殊合金制造。QXP化工泵由于其特殊設計，在流量偏離設計點時，葉輪及泵軸不存在不平衡徑向力的作用，確保了泵的運轉穩定，軸承壽命長。此泵由于葉輪為全開式，同時采用合適的機械密封及其它密封 ，運轉中無泄漏，密封性能好。泵由于采用切線流泵設計技術，從零流量至設計流量變化時，泵的揚程為一恒定值，這一特點特別適用于與噴嘴配套使用的場合，也適應其它各種要求泵具有自調特性的場合，同時該泵對葉輪與前后泵蓋間隙不敏感，當由于磨擦、腐蝕造成間隙變大時，泵的性能基本保持不變化。QXP切線流泵還可以采用變頻調速器控制調速，性能調整便利，可與計算機連接，對泵實行電腦控制，方便操作
概述
QXP 切線流泵由于采用切線流泵設計技術，從零流量至設計流量變化時，泵的揚程為一恒定值，這一特點特別使用于與噴嘴配套使用的場合，也適應其他各種要求泵具有自調特性的場合，同時該泵對葉輪與前后泵蓋間隙不敏感，當由于磨、腐蝕造成間隙增大時，泵的性能基本不變化。
應用范圍
流量： 10 ～ 400m 3 /h
揚程： 50m
轉速： 1450r/min
配用功率： 90kw
介質溫度：≥ 110 ℃
結構簡圖
型號意義
性能參數表
型號規格 | 葉輪代號 | 葉輪直徑 | 流量 m 3 /h | 揚程 m | 口徑 mm | |
進口 | 出口 | |||||
1QXP-20 | A | 125 | 0.1-1.4 | 24 | 25 | 20 |
B | 115 | 0.1-1.3 | 20 | |||
C | 105 | 0.1-1.2 | 16 | |||
1QXP-35 | A | 165 | 0.1-1.8 | 41 | 25 | 20 |
B | 150 | 0.1-1.5 | 35 | |||
C | 135 | 0.1-1.2 | 28 | |||
1QXP-50 | A | 195 | 0.1-1.5 | 59 | 25 | 20 |
B | 180 | 0.1-1.4 | 50 | |||
C | 165 | 0.1-1.3 | 41 | |||
1QXP-80 | A | 250 | 0.1-1.6 | 95 | 25 | 20 |
B | 225 | 0.1-1.5 | 80 | |||
C | 205 | 0.1-1.3 | 64 | |||
1QXP-20 | A | 125 | 1-3.3 | 24 | 32 | 20 |
B | 115 | 1-3 | 20 | |||
C | 105 | 1-2.8 | 16 | |||
3QXP-35 | A | 165 | 1-4.3 | 41 | 32 | 20 |
B | 150 | 1-3.9 | 35 | |||
C | 135 | 1-3.5 | 28 | |||
3QXP-50 | A | 195 | 1-5 | 59 | 32 | 20 |
B | 180 | 1-4.7 | 50 | |||
C | 165 | 1-4.3 | 41 | |||
3QXP-80 | A | 250 | 1-5 | 95 | 32 | 20 |
B | 225 | 1-4.6 | 80 | |||
C | 205 | 1-4.2 | 64 | |||
6QXP-20 | A | 125 | 3-6.8 | 24 | 40 | 25 |
B | 115 | 3-6.2 | 20 | |||
C | 105 | 3-5.7 | 16 | |||
6QXP-35 | A | 165 | 3-7.6 | 41 | 40 | 25 |
B | 150 | 3-6.9 | 35 | |||
C | 135 | 3-6.2 | 28 | |||
6QXP-50 | A | 195 | 3-7.6 | 59 | 40 | 25 |
B | 180 | 3-7 | 50 | |||
C | 165 | 3-6.4 | 41 | |||
6QXP-80 | A | 250 | 3-8 | 95 | 40 | 25 |
B | 225 | 3-7.2 | 80 | |||
C | 205 | 3-6.6 | 64 | |||
10QXP-80 | A | 250 | 6-13.6 | 95 | 50 | 32 |
B | 225 | 6-12.2 | 80 | |||
C | 205 | 6-11 | 64 | |||
10QXP-100 | A | 280 | 6-15 | 120 | 50 | 32 |
B | 270 | 6-14 | 110 | |||
C | 260 | 6-13 | 100 | |||
