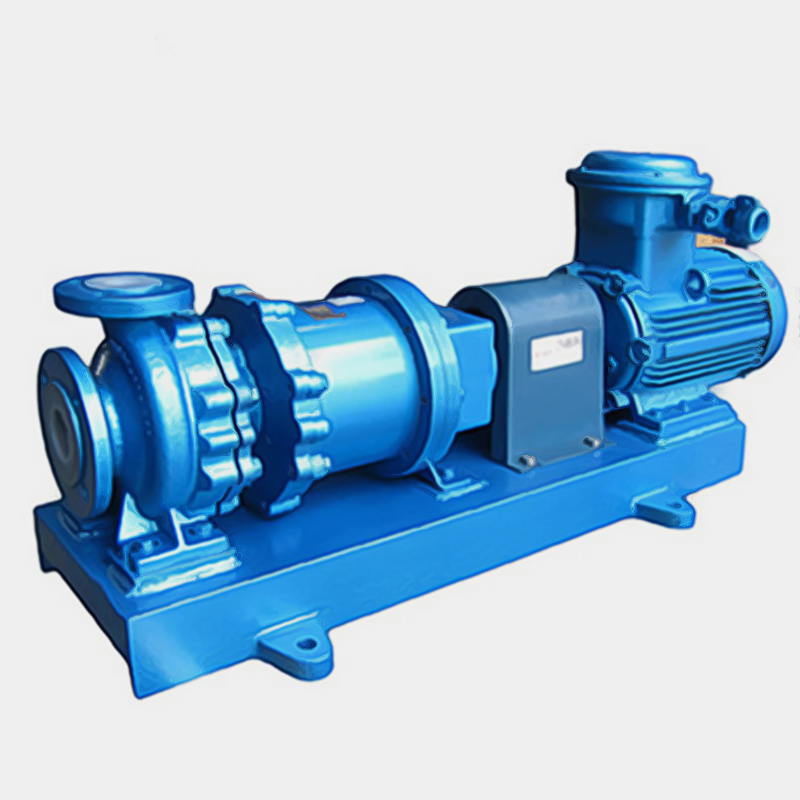

SCGF襯氟耐高溫耐顆粒磁力泵

產品特點：德國標準。專利產品，無泄漏、耐含有少量顆粒，結晶高溫酸性介質

結構形式：德國標準，臥式、泵與電機聯軸器連接

口徑：25～200mm

流量：1.5～400m3/h

揚程：10～80m

轉速：1450/2900r/min

工作溫度：-20～+160℃

壓力等級：1.6Mpa

功率：1.1～110KW

材料：襯氟，PTFE，PFA

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：GBY濃硫酸液下泵上一個：SCLF無泄漏襯氟磁力管道泵

概述

SCGF無泄漏襯氟高溫磁力泵（簡稱：襯氟磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料制造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質，隔離套采用特殊材料制造具有高強度的力學性能，消除了磁力泵存在的磁渦流現象，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、耐強酸、高效節能的新型無泄漏耐酸泵，性能達到國際標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。

應用范圍

輸送介質：硫酸，鹽酸，氫氟酸，王水，溴化物，耐含有顆粒，結晶高溫酸性介質

結構簡圖

型號意義

SCGF80-65-160
S	企業代號
C	磁力驅動
G	高溫型
F	氟塑料材質
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm

性能參數表

型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg

25-20-125	2900	1.5	22	18	2.5	25×20	1.1	27
		2	20	20	2.5
		3.2	18.5	24	3
25-20-160	2900	1.5	34.3	19	2.5	25×20	1.5	36
		2	32	22	2.5
		3.2	29.6	25	3
25-20-200A	2900	1.5	42	28	2.5	25×20	3	51
		2	40	32	2.5
		3.2	38	30	3
25-20-200	2900	1.5	52.5	18	2.5	25×20	3	51
		2	50	20	2.5
		3.2	48	22	3
25-20-250A	2900	1.5	62	26	2.5	25×20	5.5	63
		2	60	30	2.5
		3.2	58	28	3
25-20-250B	2900	1.5	72	26	2.5	25×20	7.5	63
		2	70	30	2.5
		3.2	68	28	3
25-20-250	2900	1.5	82	12	2.5	25×20	7.5	63
		2	80	18	2.5
		3.2	78.5	26	3
32-20-125	2900	2	22	20.5	2.5	32×20	1.5	30
		3.2	20	20	2.5
		5.5	18.5	18	3
32-20-160	2900	2	34.3	20.5	2.5	32×20	2.2	35
		3.2	32	20	2.5
		5.5	29.6	18	3
32-20-200A	2900	2	42	25	2.5	32×20	4	61
		3.2	40	24	2.5
		5.5	38	21.5	3
32-20-200	2900	2	52.5	32	2.5	32×20	4	61
		3.2	50	36	2.5
		5.5	48	34	3
32-20-250A	2900	2	62	22	2.5	32×20	7.5	71
		3.2	60	26	2.5
		5.5	58	28.5	3
32-20-250B	2900	2	72	26	2.5	32×20	7.5	75
		3.2	70	30	2.5
		5.5	68	28	3
32-20-250	2900	2	82	26	2.5	32×20	7.5	75
		3.2	80	30	2.5
		5.5	78.5	28	3
40-25-125	2900	4.4	22	16	2.5	40×25	1.5	35
		6.3	20	20	2.5
		8.3	18.5	23	3
40-25-160	2900	4.4	34.3	30	2.5	40×25	3	40
		6.3	32	31	2.5
		8.3	29.6	32	3
40-25-200A	2900	4.4	42	30	2.5	40×25	4	66
		6.3	40	31	2.5
		8.3	38	32	3
40-25-200	2900	4.4	52.5	26	2.5	40×25	5.5	66
		6.3	50	33	2.5
		8.3	48	32	3
40-25-250A	2900	4.4	62	20	2.5	40×25	11	95
		6.3	60	23	2.5
		8.3	58	30	3
40-25-250B	2900	4.4	72	24	2.5	40×25	11	95
		6.3	70	28	2.5
		8.3	68	28	3
40-25-250	2900	4.4	82	24	2.5	40×25	11	95
		6.3	80	28	2.5
		8.3	78.5	28	3
50-32-125	2900	7.5	22	43	2	50×32	2.2	44
		12.5	20	51	2
		15	18.5	49	2.5
50-32-160	2900	7.5	34.3	35	2	50×32	3	61
		12.5	32	47	2
		15	29.6	47	2.5
50-32-200A	2900	7.5	42	28	2	50×32	7.5	113
		12.5	40	39	2
		15	38	43	2.5
50-32-200	2900	7.5	52.5	28	2	50×32	7.5	113
		12.5	50	40	2
		15	48	48	2.5
50-32-250A	2900	7.5	62	23	2	50×32	7.5	180
		12.5	60	33	2
		15	58	36.5	2.5
50-32-250B	2900	7.5	72	23	2	50×32	11	180
		12.5	70	33	2
		15	68	36.5	2.5
50-32-250	2900	7.5	82	23	2	50×32	11	180
		12.5	80	33	2
		15	78.5	36.5	2.5
65-50-125	2900	15	21.8	46	2	65×50	3	80
		25	20	56	2
		30	18.5	65	2.5
65-50-160	2900	15	35	46	2	65×50	5.5	97
		25	32	56	2
		30	30	65	2.5
65-40-200A	2900	15	42	41	2	65×40	11	130
		25	40	52	2
		30	38	53.5	2.5
65-40-200	2900	15	53	34	2	65×40	11	120
		25	50	46	2
		30	47	50	2.5
65-40-250A	2900	15	62	28	2	65×40	15	203
		25	60	39	2
		30	58	42.5	2.5
65-40-250B	2900	15	72	28	2	65×40	18.5	203
		25	70	39	2
		30	68	42.5	2.5
65-40-250	2900	15	82	33	2	65×40	18.5	203
		25	80	48	2
		30	78	50	2.5
65-40-315A	2900	15	105	28	2.5	65×40	30	345
		25	100	39	2.5
		30	98	42.5	3
65-40-315	2900	15	127	28	2.5	65×40	30	345
		25	125	39	2.5
		30	123	42.5	3
80-65-125	2900	30	22.5	52	3	80×65	5.5	125
		50	20	65	3
		60	18	70	3.5
80-65-160	2900	30	36	60	2.5	80×65	11	137
		50	32	64	2.5
		60	29	53	3
80-50-200A	2900	30	42	53	2.5	80×50	15	207
		50	40	63	2.5
		60	38	62	3
80-50-200	2900	30	53	53	2.5	80×50	15	207
		50	50	63	2.5
		60	47	55	3
80-50-250A	2900	30	62	44	2.5	80×50	22	275
		50	60	57	2.5
		60	58	59	3
80-50-250B	2900	30	72	44	2.5	80×50	30	275
		50	70	57	2.5
		60	68	59	3
80-50-250	2900	30	84	48	2.5	80×50	30	275
		50	80	56	2.5
		60	75	50	3
80-50-315A	2900	30	105	39	2.5	80×50	37	390
		50	100	51	2.5
		60	98	52.5	3
80-50-315	2900	30	128	39	2.5	80×50	37	390
		50	125	51	2.5
		60	123	52.5	3
100-80-125	2900	60	24	64	4	100×80	11	193
		100	20	65	4.5
		120	16.5	63	5
100-80-160	2900	60	36	60	3.5	100×80	15	214
		100	32	70	4
		120	28	65	5
100-65-200A	2900	60	42	63	3	100×65	18.5	213
		100	40	72	3.6
		120	38	71	4.8
100-65-200	2900	60	54	63	3	100×65	22	246
		100	50	68	3.6
		120	47	56	4.8
100-65-250A	2900	60	62	57	3.5	100×65	30	372
		100	60	68	3.8
		120	58	67	4.8
100-65-250B	2900	60	72	57	3.5	100×65	37	372
		100	70	68	3.8
		120	68	67	4.8
100-65-250	2900	60	87	60	3.5	100×65	37	372
		100	80	68	3.8
		120	74.5	67	4.8
100-65-315A	2900	60	105	48	3	100×65	75	685
		100	100	62	3.6
		120	98	64	4.2
100-65-315	2900	60	133	63	3	100×65	75	685
		100	125	65	3.6
		120	118	62	4.2
125-100-200	2900	120	57.5	63	4.5	125×100	45	378
		200	50	75	4.5
		240	44.5	74	5
125-100-250A	2900	120	62	63	3.8	125×100	55	447
		200	60	75	4.2
		240	58	74	5
125-100-250B	2900	120	72	57	3.8	125×100	75	447
		200	70	68	4.2
		240	68	67	5
125-100-250	2900	120	87	57	3.8	125×100	75	447
		200	80	68	4.2
		240	72	67	5
