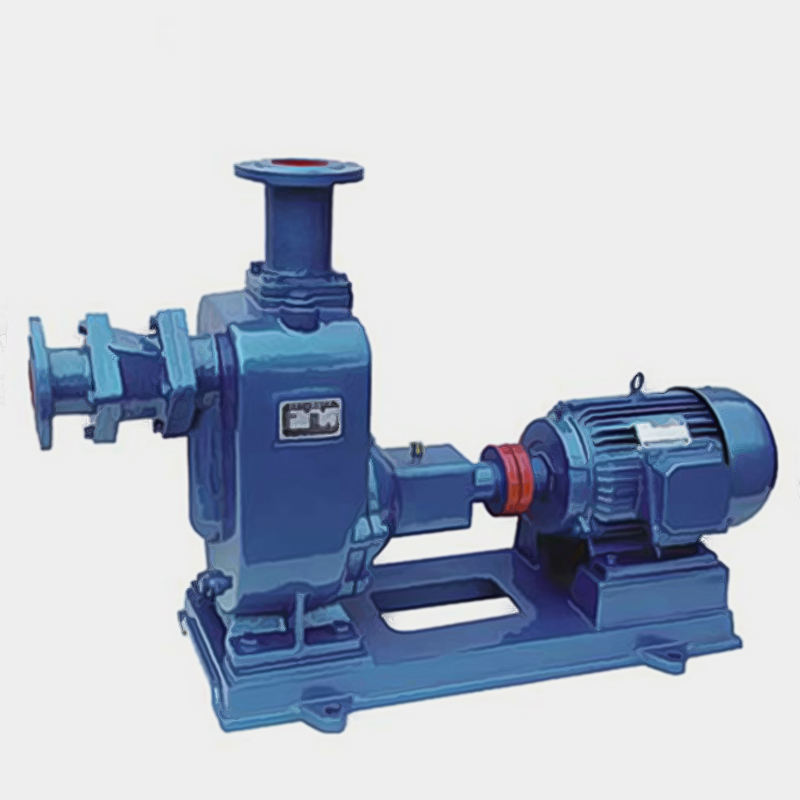

ZW無堵塞自吸排污泵

自吸排污泵可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。自吸排污泵是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。

概述

ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

應用范圍

流量Q：8～800 m3/h

自吸排污泵口徑DN：25～300mm

自吸排污泵揚程H：15～80m

自吸排污泵轉速N：2900～1450r/min

自吸排污泵電機功率：1.5～132kw

結構簡圖

1	進口接管	9	葉輪
2	進口法蘭	10	機械密封
3	進口閥座	11	擋水圈
4	加水閥門	12	承座
5	出口接管	13	泵軸
6	泵體	14	軸承蓋
7	氣液分離管	15	底蓋板
8	后蓋	16	螺栓

型號意義

性能參數表

型號	流量Qm3/h	揚程m	電機功率KW	轉速r/min
ZW25-8-15	8	15	1.5	2900
ZW32-10-20	10	20	2.2	2900
ZW32-20-12	20	12	2.2	2900
ZW40-20-12	20	12	2.2	2900
ZW40-10-20	10	20	2.2	2900
ZW40-15-30	15	30	3	2900
ZW50-10-20	10	20	2.2	2900
ZW50-20-12	20	12	2.2	2900
ZW50-15-30	15	30	3	2900
ZW65-30-18	30	18	4	1450
ZW65-20-30	20	30	5.5	2900
ZW65-15-30	15	30	3	2900
ZW65-20-14	20	14	2.2	2900
ZW65-25-40	25	40	7.5	2900
ZW65-30-50	30	50	11	2900
ZW80-40-16	40	16	4	1450
ZW80-40-50	40	50	18.5	2900
ZW80-65-25	65	25	7.5	2900
ZW80-80-35	80	35	15	2900
ZW80-50-60	50	60	22	2900
ZW100-100-15	100	15	7.5	1450
ZW100-80-20	80	20	7.5	1450
ZW100-100-20	100	20	11	1450
ZW100-100-30	100	30	22	2900
ZW100-80-60	80	60	37	2900
ZW100-80-80	80	80	45	2900
ZW125-120-20	120	20	15	1450
ZW125-200-15	200	15	15	1450
ZW150-200-15	200	15	15	1450
ZW150-250-25	250	25	45	2900
ZW200-280-14	280	14	22	1450
ZW200-300-18	300	18	37	1450
ZW200-80-28	280	28	55	1450
ZW250-420-20	420	20	55	1450
ZW300-800-14	800	14	55	1450
