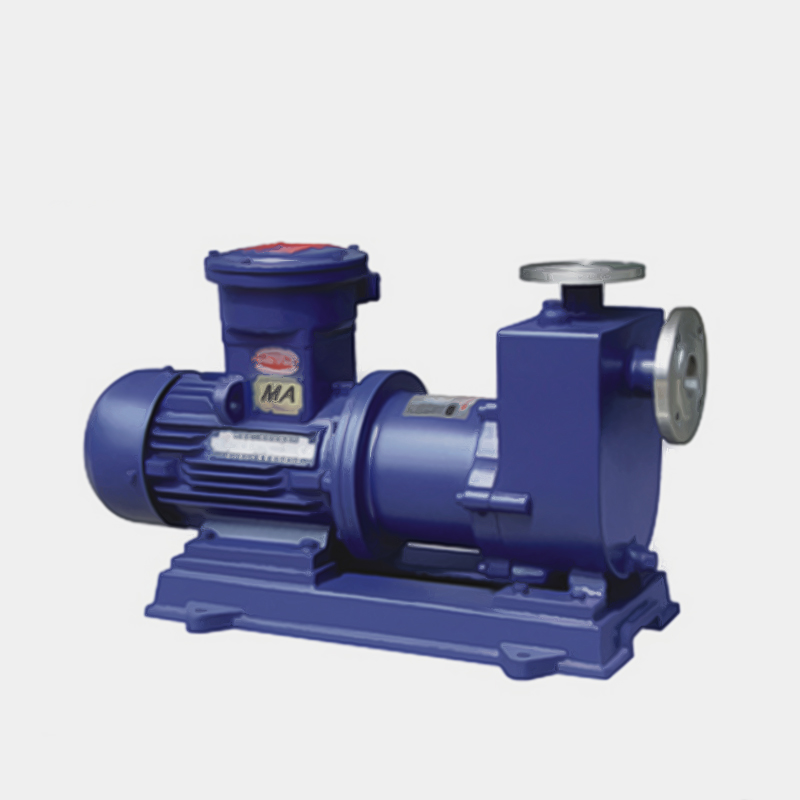

ZCQ型自吸式磁力泵

該泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便

概述

ZCQ型自吸式磁力泵(以下簡稱自吸泵)該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集皂吸于一身，不需底閥和引灌水，自吸高度4米。本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

應用范圍

廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

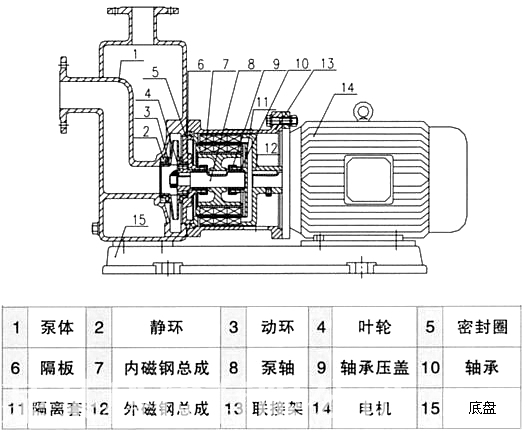

結構簡圖

型號意義

性能參數表

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	吸程 (m)
20-12-110	3	12	0.37	4
25-20-115	6.6	15	1.1	4
32-25-115	6.6	15	1.1	4
32-25-145	6.6	25	1.1	4
40-32-132	10.8	20	2.2	4
40-32-160	12	32	4	4
50-40-145	14.4	25	4	4
50-40-160	13.2	32	4	4
65-50-145	16.8	25	5.5	4
65-50-160	27	32	7.5	4
80-65-160	51	32	15	4
80-50-200	51	50	22	4
80-50-250	51	80	37	4
100-80-160	100	32	22	4
100-65-200	100	50	37	4
100-65-250	100	80	55	4

適用范圍

安裝和使用

1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。

2、自吸泵應水平安裝，泵體不得承受管路重量。

3、泵與管路應保持良好的密封。

4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。

5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。

6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。

7、泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。

故障原因與解決方案

故障形式	產生原因	排除方法
自吸式磁力泵不出水	a、水泵反轉	改變電機接線
	b、進水管道漏氣	杜絕漏氣
	c、泵腔蓄水太少	增加蓄水量
	d、電壓太高，啟動時聯軸器打滑	調正電壓
	e、吸程太高	降低砂安裝位置
	f、閥門沒有打開	校正或更改閥門
自吸式磁力泵流量不足	a、吸入管徑太小或淤塞	調換進水管
	b、葉輪流道阻塞	清洗葉輪
	c、揚程過高	開大出水閥
	d、轉速不夠	恢復額定轉速
自吸式磁力泵揚程過低	a、流量過大	關小出水閥
自吸式磁力泵揚程過低	b、轉速太低	恢復額定轉速
自吸式磁力泵噪音太大	a、軸嚴重磨損	更換泵軸
	b、軸套嚴重磨損	更換軸套
	c、驅動磁鋼杯與隔離套接觸	拆除泵頭重新組裝
	d、密封環與葉輪研磨	更換止推環、密封環
自吸式磁力泵漏液	O型密封圈損壞	更換O型密封圈
