SPP型化工混流泵

SPP混流泵是介于離心泵和軸流泵之間的一種泵，又稱斜流泵。適用于化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。

概述

SPP混流泵是介于離心泵和軸流泵之間的一種泵，又稱斜流泵。適用于化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。SPP泵能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的，化學中性的或有腐蝕性的液體（強腐蝕性液體需說明）。SPP化工泵性能高、能耗小，泵在整個機能范圍內的能耗平均，可以在閉閥下啟動，而電機不至過載，過流截面大，不易堵塞，結構緊固，使用壽命長。

應用范圍

SPP混流泵與離心泵、軸流泵的不同

1）從流量、揚程來比較

SPP混流泵的流量比離心泵大，比軸流泵小；

SPP混流泵的揚程比軸流泵高，比離心泵?。?/span>

SPP的流量從每小時數百噸到數千噸不等，揚程從5米到20米左右。

2）從液體流出方式來比較

當電動機帶動葉輪旋轉后，SPP既能產生離心力，也能產生軸向推力，是離心泵和軸流泵的綜合。離心泵葉輪旋轉只有離心力，軸流泵葉輪旋轉只有軸向推力。

結構簡圖

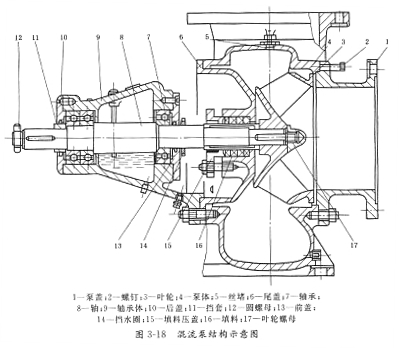

混流泵的結構，不管是蝸殼式混流泵還是導葉式混流泵，都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成（圖3-18）。蝸殼式混流泵的外形酷似離心泵；而導葉式混流泵的外形則很像軸流泵?；炝鞅萌~輪形狀粗短，它一部分像離心泵的葉輪；一部分又像軸流泵的葉輪，葉片是螺旋形扭曲葉片，葉輪葉片間的流道較寬，葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動．是軸向進來．以傾斜的方向流出去，所以，混流泵又叫做斜流泵。泵殼的結構形式有兩種：一是蝸殼形．例如HB型混流泵，基本上與離心泵相同，但其泵體寬大，臥式安裝使用；另一是圓筒形．例如導葉式混流泵、農排泵，它們與立式軸流泵相似，泵體內也裝有導葉，立式安裝使用。

型號意義

性能參數表

泵性號轉速n(r/min)	葉輪代號	葉輪外徑 (m)	流量 Q (m3/h)	揚程 H (m)	汽蝕余量 (NPSH)r (m)	電機型號及功率(KW)
						輸送介質密度(kg/m3)
						1000		1350		1840
SPP17 1/2-20 n=1450	A B C D	236 222 210 198.5	360 340 320 300	8.5 7.5 6.3 5.0	3.2 3 3 4.5	15 11 11 7.5	160L 160M 160M 132M	18.5 15 11 11	180M 160 L160M 160M	32 18.5 15 11	180L 180M 160L 160M
SPP20-25 n=1450	A B C D	270 254 240 226.5	530 500 460 430	11.2 10 8.5 15	4 3.9 3.8 5.5	22 22 18.5 15	180L 180L 180M 160L	30 30 22 18.5	200L 200L 180L 180M	30 22	200L 180L
SPP20-25 n=970	A B C	270 254 240	350 330 300	5 4.5 3.9	4 3.8 3.6	7.5 7.5 5.5	160M 160M 132M	11 11 7.5	160L 160L 160M	15 11 11	180L 160L 160L
SPP221/2-25 n=1450	A B C D	304 285 270 255	700 650 625 575	15.8 14 11.5 9.5	5 5 5 5	45 37 30 22	225M 225S 200L 180L	55 55 45 30	250M 250M 225M 200L	75 75 55 45	280S 280S 250M 225M
SPP25-25 n=1450	A B C D	338 317 300 283.5	900 850 780 725	24 21 18 14	6 5.9 6 6.1	90 75 55 45	280M 280S 250M 225M	110 90 75 75	315S 280M 280S 280S	110 75	315S 280S
SPP25-30 n=1450	A B C D	317 300 283.5	1100 1040 950 880	19.5 17 14.8 12	6.4 6 5.8 9	90 75 55 45	280M 280S 250M 225M	110 90 75 75	315S 280M 280S 250M	110 75	315S 280S
SPP25-30 n=970	A B C D	338 317 300 283.5	750 700 650 600	8.5 7.6 6.5 5.3	4.7 4 3.8 7.2	30 22 18.5 15	225M 200L2 200L1 180L	37 30 22 18.5	250M 225M 200L2 200L1	45 37 30 30	280S 250M 225M 225M
SPP30-35 n=970	A B C D	405 380 360 340	1300 1200 1150 1050	12.2 11 9 7.2	4.4 4 4 6	75 55 45 30	315S 280M 280S 225M	75 75 55 45	315S 315S 280M 280S	110 90 75 55	315M2 315M1 315S 280M
SPP35-35 n=970	A B C D	472 444 420 396.5	1600 1500 1450 1300	21 317 13.5 11	5.2 5.3 5.5 7.8	132 90 75 55	315M3 315M1 315S 280M	160 132 110 75	355S2 315M3 315M2 315S	132 110	315M3 315M2
SPP35-40 n=970	A B C D	472 444 420 396.5	2000 1900 1800 1700	17 15 12.2 10	6 5.5 5.2 8	132 110 90 75	315M3 315M2 315M1 315S	160 160 110 90	355S2 355S2 315M2 315M1	160 110	355S2 315M2
SPP35-40 n=730	A B C D	472 444 420 396.5	1500 1450 1350 1250	9.6 8.1 7 5.7	4 3.9 3.6 5.8	55 45 37 30	315S 280M 280S 250M	75 75 55 37	315M1 315M1 315S 280S	110 90 75 55	315M3 315M2 315M1 315S
SPP40-40 n=970	A B C D	540 507 480 453	2400 2300 2100 2000	28 22 18 14.5	7 7 7 9.8	250 185 132 110	355L 355S3 315M3 315M2	250 185 160	355L 355S3 355S2	250 185	355L3 355S3
SPP40-45 n=970	A B C D	540 507 480 453	3200 3000 2800 2500	20.6 18.5 16 13.5	8 7.5 7.1 7	250 200 160 132	355L 355S1 355S2 315M3	220 185	335M3 355S	250	355L
SPP40-45 n=730	A B C D	540 507 480 453	2400 2200 2000 1800	11.6 10.9 9.5 8	6 5.4 5 8	110 90 75 55	315M3 315M3 3115M1 315S	132 132 110 75	355S2 355S2 315M3 315M1	185 160 132 110	355M 355S4 355S2 315M3
SPP45-50 n=730	A B C D	608 571 540 510	3300 3100 2900 2600	15 .8 13.8 12 10.2	5.2 5 5 7.3	185 160 132 110	355M 355S4 355S3 315M2	160 132	355S4 355S2	185	355M
SPP45-50 n=580	A B C D	608 570 540 510	2600 2500 2300 2200	10 8.6 7.8 6	3.4 3.1 3 5.8	90 75 75 55	355S2 315M3 315M3 315M3	132 110 90 75	355M 355S4 355S2 315M3	160 132 90	355L 355M 355S2
SPP50-50 n=730	A B C D	675 634 600 567	3700 3400 3200 3000	24 20 16 12.8	5 5 5 7	185 132	344M 355S2	185	355M
SPP50-55 n=730	A B C D	675 634 600 567	4500 4300 4000 3800	20 17.5 15 12.3	5.5 5.1 5 7.6	185	355M
SPP50-55 n=580	A B C D	675 634 600 567	3600 3400 3200 3000	12.6 11 9.4 8	3.8 3.4 3.1 5.8	160 132 110 90	355L 355M 355S4 355S2	160 132	355L 355M	160	355L
SPP55-60 n=580	A B C D	742 696 660 623	4800 4400 4100 3900	15 13.5 11.5 9.5	5.2 5 4.0 7 2	132 132	355M 355M
SPP55～60 n=480	A B C D	742 696 660 623	3900 3700 3400 3200	10.5 9.1 8 6.5	3.5 3.2 2.9 2.7
SPP60-60 n=580	A B C D	810 760 720 680	5200 5000 4500 4300	21.5 17 14 11	5.6 5.6 5.6 7.8	注：1、訂貨時。泵名稱由泵型號和葉輪代號組成。例如：SPP20-25泵，葉輪代號為A，則泵名稱為SPP20-25A。 2、大于SPP50-50規格的泵，此表中空白處的電機型號在訂貨時另行商定。
SPP60-65 n=580	A B C D	810 760 720 680	6200 5800 5400 5100	17 15 13 10.5	6.2 6 5.8 8
SPP60-65 n=480	A B C D	810 760 720 680	5200 4900 4700 4400	11.5 10 8.5 7	4.3 3.8 3.7 7
